Trong suốt quá trình làm việc với các kết cấu máy móc, tôi nhận ra rằng một trong những sai lầm phổ biến nhất của các kỹ sư mới vào nghề là chọn bu lông theo cảm tính — “cỡ này trông có vẻ đủ chắc” — thay vì dựa trên tính toán cụ thể. Bài viết này sẽ giải thích chi tiết cách tính toán độ bền bu lông dưới tải trọng kéo và tải trọng cắt, giúp bạn đưa ra lựa chọn đúng đắn và an toàn hơn trong thiết kế.
Tại Sao Phải Tính Toán Độ Bền Bu Lông?
Khi thiết kế máy móc, bu lông không chỉ đơn giản là “giữ các chi tiết lại với nhau.” Chúng phải chịu đựng nhiều loại lực khác nhau trong suốt vòng đời của sản phẩm. Nếu chọn sai bu lông, hậu quả có thể rất nghiêm trọng: từ hỏng hóc thiết bị, dừng dây chuyền sản xuất, đến tai nạn lao động nguy hiểm.
Chính vì vậy, việc tính toán cụ thể là không thể bỏ qua. Có ba loại tải trọng chính tác dụng lên bu lông mà kỹ sư thiết kế cần nắm vững.
Ba Loại Tải Trọng Chính Tác Dụng Lên Bu Lông
Tải trọng kéo (Tensile Load): Đây là lực tác dụng dọc theo trục bu lông, kéo căng thân bu lông ra. Ví dụ điển hình là bu lông giữ nắp áp suất hoặc mặt bích ống dẫn — áp suất bên trong đẩy nắp ra ngoài, bu lông phải chịu toàn bộ lực kéo đó.
Tải trọng cắt ren (Thread Shear Load): Lực tác dụng theo phương dọc trục lên các ren của bu lông. Nếu chiều dài ăn ren không đủ, ren sẽ bị cắt trước khi thân bu lông bị đứt — đây là một dạng phá hủy khá nguy hiểm vì xảy ra đột ngột.
Tải trọng cắt ngang (Shear Load): Lực tác dụng vuông góc với trục bu lông. Đây là trường hợp cần đặc biệt cẩn thận vì về nguyên tắc, thiết kế tốt nên tránh để bu lông chịu lực cắt ngang.
Tính Toán Độ Bền Kéo
Công Thức Tính Ứng Suất Kéo
Khi bu lông chịu tải trọng kéo, ứng suất kéo được tính theo công thức cơ bản:
σ = F / A
Trong đó:
- σ: Ứng suất kéo (N/mm²)
- F: Tải trọng kéo (N)
- A: Diện tích mặt cắt hiệu dụng của bu lông (mm²)
Lưu ý quan trọng: diện tích sử dụng ở đây không phải đường kính danh nghĩa mà là diện tích mặt cắt hiệu dụng — tức là diện tích tính theo đường kính thực của phần ren, nhỏ hơn đường kính ngoài khá nhiều.
Điều Kiện Chọn Bu Lông Theo Tải Trọng Kéo
Để bu lông đảm bảo an toàn, điều kiện cần thỏa mãn là:
(Giới hạn chảy σ × Diện tích hiệu dụng A × Số lượng bu lông) / Hệ số an toàn α > Tải trọng kéo F
Từ bất phương trình này, ta có thể giải ngược để tìm ra diện tích mặt cắt tối thiểu cần thiết, từ đó chọn cỡ bu lông phù hợp.
Ví Dụ Tính Toán Thực Tế
Giả sử bạn cần chọn bu lông với các điều kiện sau:
- Tải trọng kéo F = 5.000 N
- Cấp độ bền bu lông: 8.8 (giới hạn chảy σ = 640 N/mm²)
- Hệ số an toàn α = 10
- Số lượng bu lông: 1
Thay vào công thức:
(640 × A × 1) / 10 > 5.000 64 × A > 5.000 A > 78,125 mm²
Tra bảng diện tích mặt cắt hiệu dụng, bu lông M12 có diện tích 84,3 mm² — đây là cỡ nhỏ nhất thỏa mãn yêu cầu trong trường hợp này.
Tuy nhiên, như kinh nghiệm thực tế dạy tôi, kết quả lý thuyết chỉ là điểm khởi đầu. Trong thực tế, còn nhiều yếu tố khác ảnh hưởng như độ chính xác gia công, sự phân bố tải không đều, hay rung động trong quá trình vận hành.
Bảng Diện Tích Mặt Cắt Hiệu Dụng Của Bu Lông
Đây là bảng tham chiếu thiết yếu cho kỹ sư thiết kế cơ khí:
| Cỡ bu lông | Diện tích hiệu dụng (mm²) |
|---|---|
| M3 | 5,03 |
| M4 | 8,78 |
| M5 | 14,2 |
| M6 | 20,1 |
| M8 | 36,6 |
| M10 | 58,0 |
| M12 | 84,3 |
| M14 | 115 |
| M16 | 157 |
| M20 | 245 |
| M24 | 353 |
| M30 | 561 |

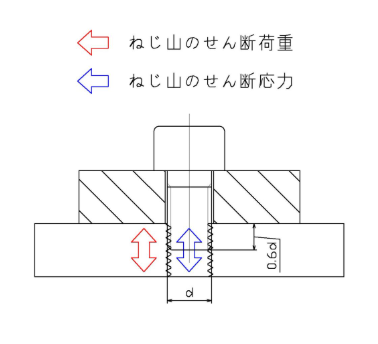

Tính Toán Tải Trọng Cắt Ren
Quy Tắc Chiều Dài Ăn Ren 0,6d
Đây là một nguyên tắc quan trọng mà tôi hay nhắc đến với các kỹ sư mới: khi chiều dài ăn ren đạt ít nhất 0,6 lần đường kính danh nghĩa (0,6d), độ bền cắt của ren sẽ tương đương với độ bền kéo của thân bu lông.
Điều này có nghĩa là gì trong thực tế? Nếu chiều dài ăn ren đủ dài (từ 0,6d trở lên), thân bu lông sẽ bị đứt trước khi ren bị cắt. Đây là dạng phá hủy “có kiểm soát hơn” vì bạn có thể nhận biết được qua biến dạng nhìn thấy được.
Trong thiết kế thực tế, nên đảm bảo chiều dài ăn ren đạt khoảng 1,0d — tức bằng chính đường kính bu lông. Mục tiêu là đủ dài để hoàn toàn không cần lo lắng về cắt ren, và chỉ cần tính toán theo tải trọng kéo là đủ.

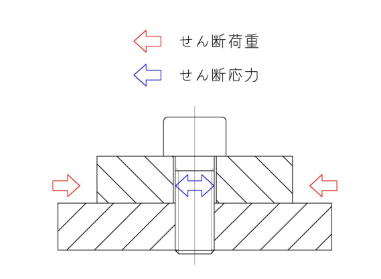

Tính Toán Độ Bền Cắt Ngang
Công Thức Và Giới Hạn Thực Tế
Khi bu lông chịu lực cắt ngang, ứng suất cắt được tính theo:
τ = F / A
Trong đó τ là ứng suất cắt (N/mm²).
Về mặt vật liệu học, độ bền cắt thường được lấy bằng khoảng 60% độ bền kéo của vật liệu. Ví dụ, thép S45C có độ bền kéo 600 MPa thì độ bền cắt ước tính khoảng 360 MPa.
Lời Khuyên Từ Kinh Nghiệm Thực Tế
Mặc dù có thể tính toán được, nhưng nguyên tắc vàng trong thiết kế là: tránh để bu lông chịu lực cắt ngang. Bu lông được sinh ra để chịu kéo, không phải chịu cắt.
Trong thực tế, nếu kết cấu có khả năng gây lực cắt lên bu lông, hãy thiết kế thêm các chi tiết khác để gánh chịu lực đó — ví dụ như chốt định vị (knock pin), rãnh định hướng, hoặc vai chặn trên thân chi tiết. Bu lông chỉ đóng vai trò kẹp chặt, còn lực cắt do các yếu tố kết cấu khác đảm nhận.
Bảng Cấp Độ Bền Bu Lông
Hiểu đúng về cấp độ bền giúp bạn tra cứu thông số nhanh chóng và chọn đúng loại vật liệu:
| Cấp độ bền | Độ bền kéo (N/mm²) | Giới hạn chảy (N/mm²) |
|---|---|---|
| 4.8 | 400 | 320 |
| 6.8 | 600 | 480 |
| 8.8 | 800 | 640 |
| 10.9 | 1.000 | 900 |
| 12.9 | 1.200 | 1.080 |
Ký hiệu cấp độ bền (ví dụ 8.8) mang ý nghĩa cụ thể: chữ số đầu nhân 100 cho ra độ bền kéo tối thiểu tính bằng MPa, còn tích của hai chữ số nhân 10 cho ra giới hạn chảy.
Hệ Số An Toàn – Không Thể Bỏ Qua
Tại Sao Cần Hệ Số An Toàn?
Tính toán lý thuyết luôn có sai số so với thực tế. Vật liệu không đồng đều, gia công có dung sai, tải trọng thực tế dao động theo thời gian — tất cả những yếu tố này khiến việc thiết kế với “đúng vừa đủ” là cực kỳ nguy hiểm. Hệ số an toàn là “vùng đệm” bảo vệ thiết kế khỏi những biến số không lường trước.
Hệ Số An Toàn Theo Unwin
Một tài liệu tham chiếu lâu đời và vẫn còn giá trị đến nay là bảng hệ số an toàn của kỹ sư người Anh W.C. Unwin, đặc biệt ứng dụng trong thiết kế bu lông:
| Loại tải trọng | Thép |
|---|---|
| Tải tĩnh | 3 |
| Tải tuần hoàn một chiều | 5 |
| Tải tuần hoàn đổi chiều | 8 |
| Tải va đập | 12 |
Trong thực tế, mỗi ngành công nghiệp và mỗi công ty có thể có quy định riêng về hệ số an toàn. Hệ số an toàn phụ thuộc vào mức độ quan trọng của kết cấu, hậu quả nếu xảy ra hỏng hóc, và kinh nghiệm tích lũy từ các dự án tương tự.
Những Sự Cố Thường Gặp Với Bu Lông Và Cách Xử Lý
Dù tính toán kỹ đến đâu, trong quá trình vận hành thực tế vẫn có thể phát sinh vấn đề. Nhận biết sớm nguyên nhân giúp xử lý hiệu quả hơn.
Hư Hại Ren Bu Lông
Nguyên nhân phổ biến là siết quá lực quy định, lỗ ren gia công không đạt chuẩn, hoặc vật liệu bu lông và chi tiết không phù hợp. Giải pháp: kiểm soát chặt mô-men siết và xem xét lại cấp độ bền bu lông.
Trượt Đầu Bu Lông (Namer)
Thường xảy ra khi dùng dụng cụ sai cỡ hoặc siết lệch góc. Chú ý sử dụng đúng dụng cụ và đảm bảo siết thẳng vuông góc.
Gãy Thân Bu Lông
Do tải trọng vượt quá giới hạn hoặc mỏi kim loại tích lũy theo thời gian. Cần tính toán lại với hệ số an toàn phù hợp và chọn vật liệu đúng cấp độ bền.
Bu Lông Bị Rỉ Sét và Bám Chặt
Độ ẩm, hóa chất hoặc điện phân tiếp xúc giữa hai vật liệu khác nhau là nguyên nhân chính. Giải pháp: xử lý chống ăn mòn, bôi chất bôi trơn, hoặc chuyển sang bu lông inox.
Gãy Mũi Taro Khi Gia Công
Nguyên nhân thường là lỗ mồi sai đường kính hoặc taro bị nghiêng khi khoan. Kiểm tra kỹ đường kính lỗ mồi và đảm bảo taro thẳng vuông góc với bề mặt
Kết Luận – Tính Toán Là Nền Tảng, Kinh Nghiệm Là Kim Chỉ Nam
Tính toán độ bền bu lông không phải là công việc khó nếu bạn nắm vững ba loại tải trọng cơ bản và biết áp dụng hệ số an toàn phù hợp. Công thức σ = F/A và điều kiện chọn bu lông theo giới hạn chảy là nền tảng không thể thiếu trong công tác thiết kế cơ khí.
Điều quan trọng là: đừng chỉ dừng lại ở lý thuyết. Luôn kiểm tra lại bằng kinh nghiệm thực tế, tham khảo các thiết kế tương tự đã được kiểm chứng, và đừng ngại tăng hệ số an toàn khi còn nghi ngờ. Một bu lông được chọn đúng không chỉ đảm bảo an toàn mà còn kéo dài tuổi thọ toàn bộ thiết bị — đó là giá trị thực sự của công tác thiết kế chuyên nghiệp.
