Trong thiết kế cơ khí, có một thứ mà bạn sẽ gặp ở hầu hết mọi dây chuyền sản xuất tự động — đó là hệ thống khí nén. Xi-lanh đẩy, van điện từ đóng mở, gripper kẹp chi tiết… tất cả đều chạy bằng khí nén. Nhưng để hiểu hệ thống đó hoạt động như thế nào, để sửa lỗi khi xảy ra sự cố, hay để thiết kế một cụm mới từ đầu — bạn phải đọc được sơ đồ mạch khí nén.
Mình đã mất khá nhiều thời gian khi mới vào nghề để làm quen với những ký hiệu trông có vẻ đơn giản nhưng lại khó nhớ nếu không có người giải thích đúng cách. Bài viết này là tổng hợp từ quá trình học thực tế — không chỉ lý thuyết, mà là những gì mình thấy hữu ích nhất khi ngồi trước bản vẽ thật.
Sơ Đồ Mạch Khí Nén Là Gì?

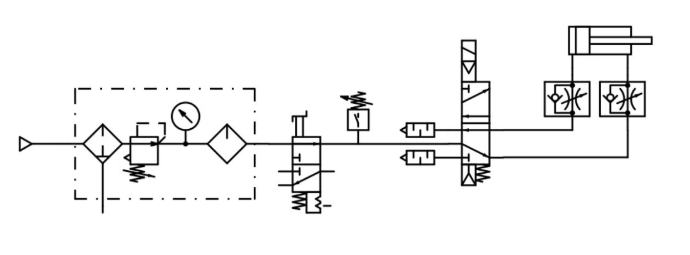

Sơ đồ mạch khí nén (エア回路図) là bản vẽ kỹ thuật mô tả dòng chảy của khí nén trong một thiết bị hoặc hệ thống máy — từ máy nén khí (compressor) cho đến xi-lanh khí nén, thông qua các van và thiết bị kiểm soát trung gian.
Tương tự như sơ đồ mạch điện, sơ đồ mạch khí nén sử dụng ký hiệu chuẩn hóa để biểu diễn từng thiết bị và cách chúng kết nối với nhau. Đọc được sơ đồ này, bạn hiểu ngay van nào điều khiển xi-lanh nào, luồng khí đi theo hướng nào, và hệ thống sẽ phản ứng ra sao khi có tín hiệu điện.
Trong thực tế, sơ đồ mạch khí nén được dùng cho ba mục đích chính: thiết kế và lắp ráp thiết bị, bảo trì và xác định nguyên nhân hỏng hóc, và mô phỏng trước khi triển khai thực tế.
Các Ký Hiệu Cơ Bản Trong Sơ Đồ Mạch Khí Nén
Khi mới nhìn vào một sơ đồ khí nén, thứ gây nhầm lẫn nhất là các ký hiệu. Mình sẽ giải thích theo từng nhóm chức năng để dễ nhớ hơn.

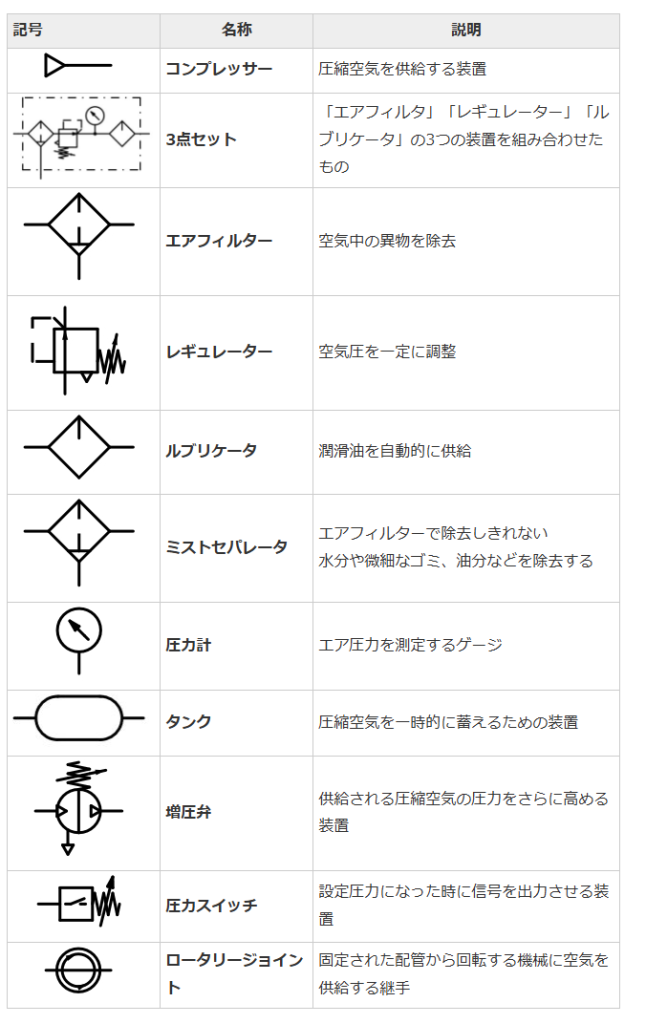

Nhóm Cung Cấp Khí — Nguồn Đầu Vào Của Toàn Hệ Thống
Đây là phần đầu tiên của bất kỳ mạch khí nén nào. Khí nén đi từ máy nén, qua các thiết bị lọc và điều chỉnh áp suất, trước khi đến van điều khiển.
Máy nén khí (Compressor) — nguồn tạo ra khí nén, ký hiệu bằng hình tròn có mũi tên. Bộ 3 thiết bị (FRL Unit — Air Filter + Regulator + Lubricator) — ba thiết bị gần như luôn đi cùng nhau trong mọi hệ thống thực tế. Filter lọc bụi và hơi ẩm, Regulator điều chỉnh áp suất về mức cài đặt, Lubricator cấp dầu bôi trơn tự động cho các thiết bị chuyển động. Mist Separator — lọc tiếp các hạt nước và dầu nhỏ mà Filter thông thường không bắt được. Pressure Switch — cảm biến áp suất, xuất tín hiệu khi áp suất đạt ngưỡng cài đặt. Tank (bình tích áp) — lưu trữ tạm thời khí nén, giúp ổn định áp suất hệ thống khi có nhu cầu tức thời lớn.
Điều mình hay nhắc kỹ sư mới: đừng bỏ qua phần FRL. Nhiều sự cố xi-lanh hoạt động không ổn định, van bị kẹt đều xuất phát từ áp suất dao động hoặc hơi ẩm trong đường ống — thứ mà FRL được thiết kế để ngăn chặn.

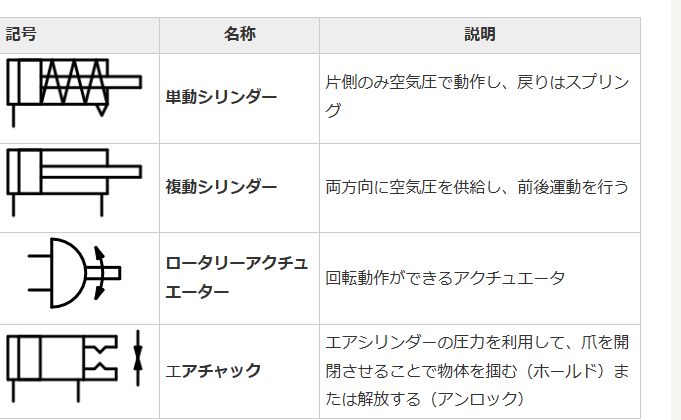

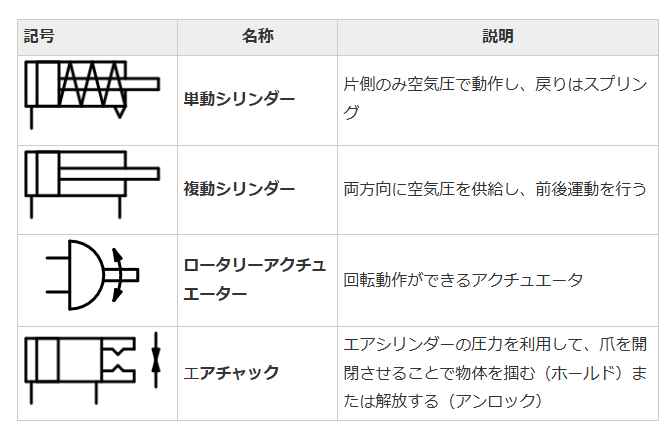

Nhóm Actuator — Thiết Bị Tạo Ra Chuyển Động
Đây là “tay chân” của hệ thống khí nén — những thiết bị biến áp suất khí thành chuyển động cơ học.
Xi-lanh tác động đơn (Single-Acting Cylinder) — chỉ một phía được cấp khí, phía còn lại dùng lò xo hoặc trọng lực để hồi về. Phù hợp cho các ứng dụng đơn giản, cần hồi về về trạng thái ban đầu khi mất khí. Xi-lanh tác động kép (Double-Acting Cylinder) — cả hai phía đều được cấp khí, cho phép điều khiển chính xác cả chiều đẩy lẫn chiều kéo. Đây là loại phổ biến nhất trong sản xuất tự động. Rotary Actuator — tạo ra chuyển động xoay, dùng cho các cụm lật, xoay định hướng chi tiết. Air Chuck (Gripper) — kẹp và nhả chi tiết, thường thấy trong robot gắp hàng và cụm cấp liệu.
Mình nhớ lần đầu thiết kế cụm ép chi tiết, dùng xi-lanh tác động đơn vì nghĩ đơn giản hơn. Đến khi thực nghiệm mới phát hiện lực hồi của lò xo không đủ khi xi-lanh ở tư thế nằm ngang. Bài học: chọn loại xi-lanh phải cân nhắc cả hướng lắp đặt và điều kiện tải.

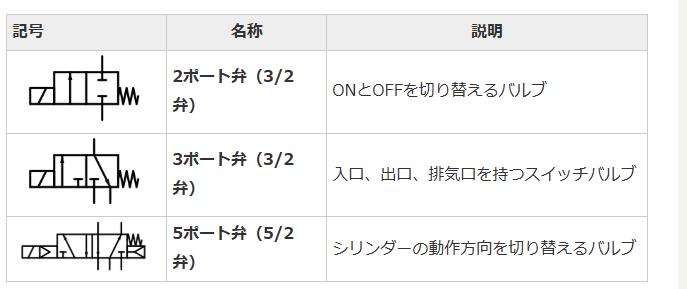

Van Điện Từ (Solenoid Valve) — Não Điều Khiển Của Mạch Khí
Van điện từ là thiết bị chuyển đổi tín hiệu điện thành hành động đóng/mở đường khí. Đây là thiết bị mình thấy kỹ sư mới hay nhầm lẫn nhất vì ký hiệu có nhiều biến thể.
Van 2 cổng (2-Port Valve) — chỉ có ON/OFF, dùng để bật/tắt đường khí đơn giản. Van 3 cổng / 3/2 Valve — có cổng vào, cổng ra và cổng xả khí. Thường dùng với xi-lanh tác động đơn. Van 5 cổng / 5/2 Valve — điều khiển xi-lanh tác động kép, đây là loại phổ biến nhất trong dây chuyền sản xuất. Hai cổng điều khiển xi-lanh tiến/lùi, hai cổng xả khí, một cổng cấp khí vào.
Khi đọc sơ đồ, cách mình hay làm là nhìn số cổng trước, sau đó nhìn ký hiệu cuộn dây solenoid để xác định đây là van 1 cuộn (spring return) hay 2 cuộn (double solenoid). Van 2 cuộn giữ nguyên trạng thái khi mất tín hiệu — điều này quan trọng trong thiết kế an toàn.

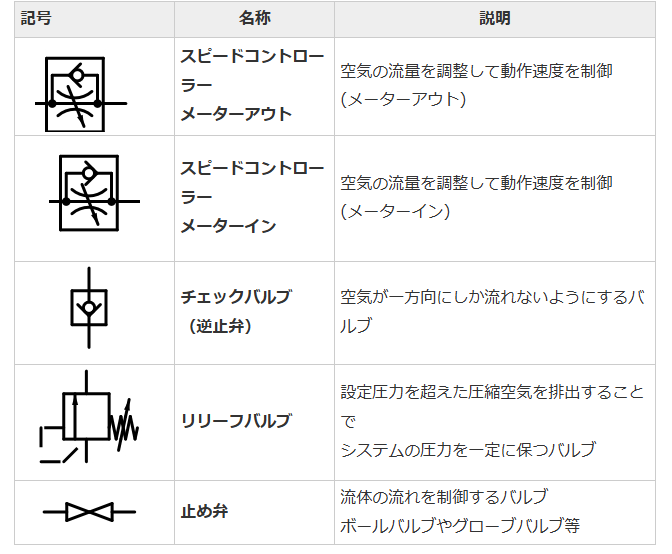

Valve Điều Khiển — Tinh Chỉnh Tốc Độ Và Áp Suất
Speed Controller (Spicon) — điều chỉnh lưu lượng khí để kiểm soát tốc độ xi-lanh. Có hai kiểu: Meter-In (điều tiết khí vào) và Meter-Out (điều tiết khí ra). Trong thực tế, Meter-Out được dùng phổ biến hơn vì cho chuyển động mượt mà và ổn định hơn. Check Valve (Van một chiều) — chỉ cho khí đi một chiều, dùng để ngăn khí chảy ngược. Relief Valve — xả khí khi áp suất vượt ngưỡng cài đặt, bảo vệ hệ thống.

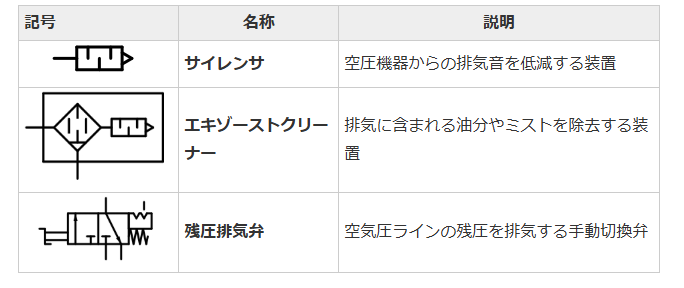

Nhóm Xử Lý Khí Xả
Thứ hay bị bỏ qua nhất trong thiết kế của kỹ sư mới chính là xử lý khí xả. Khi van đóng, khí trong xi-lanh phải thoát ra ngoài — và nếu không xử lý đúng, tiếng ồn sẽ rất lớn, dầu bôi trơn bay ra ngoài làm bẩn môi trường.
Silencer (Bộ giảm thanh) — giảm tiếng ồn khí xả, gần như bắt buộc trong nhà máy có yêu cầu về tiếng ồn. Exhaust Cleaner — lọc dầu và sương mù trong khí xả trước khi thải ra môi trường.

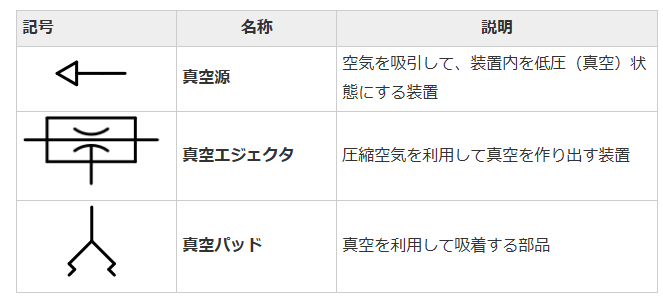

Nhóm Chân Không (Vacuum)
Vacuum Ejector — tạo chân không từ khí nén nén qua ống Venturi, không cần bơm chân không riêng. Vacuum Pad (Suction Cup) — hút và giữ chi tiết bằng lực chân không. Rất phổ biến trong các cụm gắp tấm phẳng, kính, linh kiện điện tử.
Các Loại Mạch Khí Nén Phổ Biến
Mạch Cơ Bản — Điều Khiển Xi-Lanh Đơn Giản
Cấu trúc tối thiểu: Compressor → FRL → Solenoid Valve (3/2 hoặc 5/2) → Xi-lanh. Đây là mạch mình dùng để giải thích cho người mới vì nó hiện rõ nhất luồng khí và vai trò của từng thiết bị.
Mạch Kiểm Soát Tốc Độ (Speed Control Circuit)
Bổ sung Speed Controller vào phía xả của xi-lanh. Khi xi-lanh di chuyển, khí xả bị tiết lưu lại — tạo lực cản nhẹ giúp xi-lanh di chuyển mượt mà thay vì giật cục. Đây là mạch gần như bắt buộc khi xi-lanh mang tải hoặc cần dừng chính xác.
Mạch Giảm Chấn (Cushion Circuit)
Khi xi-lanh đến cuối hành trình với tốc độ cao, lực va đập rất lớn — gây hỏng xi-lanh và rung động toàn hệ thống. Mạch giảm chấn sử dụng Shock Absorber hoặc cơ cấu Air Cushion tích hợp trong xi-lanh để hấp thụ năng lượng va đập. Đây là điều mình đặc biệt chú ý khi thiết kế các cụm có hành trình dài hoặc tải nặng.
Những Điểm Thiết Kế Không Thể Bỏ Qua Khi Làm Thực Tế
Chống Rò Khí Từ Đầu Thiết Kế
Rò khí là vấn đề phổ biến nhất trong hệ thống khí nén thực tế. Cách phòng ngừa hiệu quả nhất là dùng đúng vật liệu seal (O-ring, gasket phù hợp áp suất và môi trường), dùng đầu nối ống một chạm (One-touch Coupler) để đảm bảo kết nối chắc chắn, và kiểm tra rò khí bằng nước xà phòng sau khi lắp xong.
Ổn Định Áp Suất Cấp Khí
Xi-lanh hoạt động không ổn định, lực đẩy thay đổi theo giờ trong ngày — đây thường là triệu chứng của áp suất không ổn định. Đặt FRL đúng vị trí, cài Regulator ở mức áp suất phù hợp, và bổ sung bình tích áp nếu hệ thống có nhu cầu khí tức thời lớn.
Tính Đến Khả Năng Bảo Trì
Điều này nghe đơn giản nhưng mình thấy rất nhiều thiết kế bỏ qua: đặt van, filter ở vị trí dễ tiếp cận. Gắn nhãn (tag) cho từng đường ống và thiết bị. Bảo trì một hệ thống có nhãn rõ ràng nhanh hơn 3-4 lần so với hệ thống không có nhãn.
Kiểm Soát Tốc Độ Và Tải Của Xi-Lanh
Đặt Speed Controller phù hợp với chiều chuyển động cần kiểm soát. Với xi-lanh mang tải nặng hoặc tốc độ cao — luôn kiểm tra nhiệt độ vận hành vì xi-lanh có thể nóng lên đáng kể khi hoạt động liên tục.
Công Cụ Vẽ Sơ Đồ Khí Nén Miễn Phí Đáng Dùng Nhất
Nếu bạn cần vẽ sơ đồ mạch khí nén, mình gợi ý mạnh phần mềm vẽ sơ đồ khí nén miễn phí của SMC (smcworld.com). Đây là công cụ miễn phí do hãng SMC — nhà sản xuất thiết bị khí nén hàng đầu Nhật Bản — cung cấp.
Ưu điểm của công cụ này: kéo thả trực quan, thư viện ký hiệu SMC đầy đủ (valve, cylinder, filter…), tính năng kết nối đường ống tự động giúp tránh lỗi vẽ, xuất file JPEG và DXF để tích hợp với phần mềm CAD khác. Và quan trọng nhất — hoàn toàn miễn phí.
Trước đây mình hay vẽ bằng tay hoặc dùng Visio, nhưng sau khi dùng thử công cụ của SMC thì chuyển hẳn. Thời gian vẽ một sơ đồ đơn giản giảm từ 30 phút xuống còn khoảng 10 phút.
Tổng Kết
Sơ đồ mạch khí nén là ngôn ngữ chung của kỹ sư thiết kế và kỹ thuật viên bảo trì. Đọc được nó, bạn không chỉ hiểu thiết bị vận hành như thế nào mà còn có khả năng phán đoán nhanh nguyên nhân sự cố và đề xuất cải tiến hợp lý.
Những điểm cốt lõi cần nhớ: nắm chắc ký hiệu từng nhóm thiết bị (cấp khí, actuator, van điều khiển, xử lý xả), hiểu sự khác biệt giữa các loại mạch cơ bản, và không bao giờ bỏ qua việc thiết kế chống rò khí, ổn định áp suất, và khả năng bảo trì ngay từ đầu.
Thiết kế hệ thống khí nén tốt không phải là lắp nhiều thiết bị vào — mà là lắp đúng thiết bị, đúng vị trí, đúng thứ tự trong sơ đồ.
