Hồi mới sang Nhật làm việc, một trong những thứ khiến tôi bối rối nhất không phải là ngôn ngữ — mà là hệ thống ký hiệu trên bản vẽ kỹ thuật. Nhìn vào bản vẽ thấy ghi Rc1/4 hay G3/8 mà không biết đó là loại ren gì, khác nhau chỗ nào, lắp với cái gì. Hỏi người Nhật thì họ giải thích bằng tiếng Nhật, tra từ điển thì chỉ ra nghĩa chữ chứ không ra nghĩa kỹ thuật.
管用ねじ (Kudayou Neji) Là Gì? Tại Sao Phải Phân Biệt?
管用ねじ (kudayou neji) nghĩa đen là “ren dùng cho ống” — tức là nhóm ren chuyên dụng cho các mối nối đường ống dẫn khí, dầu, nước trong hệ thống máy móc công nghiệp. Khác với ren thông thường như Mねじ (M neji – ren hệ mét) dùng để siết chặt chi tiết cơ khí, ren ống được thiết kế với mục tiêu chính là 漏れ防止 (more boshi – chống rò rỉ).
Lý do phải phân biệt rõ ràng: tại Nhật, có nhiều tiêu chuẩn ren ống cùng tồn tại song song. Thiết bị nội địa Nhật dùng một kiểu, máy móc nhập từ Mỹ dùng kiểu khác, thiết bị châu Âu lại theo tiêu chuẩn riêng. Nếu không nắm được sự khác biệt, rất dễ xảy ra tình trạng lắp nhầm — ren vặn vào được vài vòng nhưng không kín, hoặc siết chặt rồi mà vẫn rò khí, rò dầu.
Bảng So Sánh Tổng Hợp Các Loại 管用ねじ
Đây là bảng tổng hợp các loại ren ống bạn sẽ gặp thường xuyên nhất tại các nhà máy Nhật Bản. Cột 現行JIS (genkō JIS – JIS hiện hành) là ký hiệu đang dùng trên bản vẽ mới, cột 旧JIS (kyū JIS – JIS cũ) là ký hiệu trên bản vẽ cũ vẫn còn lưu hành:
| Loại ren | Hình dạng | Ký hiệu JIS hiện hành | Ký hiệu JIS cũ |
|---|---|---|---|
| Ren ống côn ngoài (đực) | テーパおねじ (tēpā oneji) | R | PT |
| Ren ống côn trong (cái) | テーパめねじ (tēpā meneji) | Rc | PT |
| Ren ống song song trong (cái) | 平行めねじ (heikō meneji) | Rp | PS |
| Ren ống song song (đực/cái) | 平行ねじ (heikō neji) | G (cấp A hoặc B) | PF |
| Ren ống côn kiểu Mỹ | テーパねじ (tēpā neji) | NPT – ASME B1.20.1 | — |
| Ren ống côn khô kiểu Mỹ | ドライシール (dorai shīru) | NPTF – ANSI B2.2 | — |
| Ren vòi nước | 給水栓用おねじ (kyūsuisen’yō oneji) | PJ – JIS B 2061 | — |
Lưu ý quan trọng: bản vẽ cũ tại các nhà máy Nhật vẫn rất hay ghi PT thay vì R/Rc. Khi thấy PT trên bản vẽ, hãy hiểu đó là ren côn họ R theo tiêu chuẩn JIS — không phải ren PT của hệ thống khác.
互換性 (Gokanse – Khả Năng Tương Thích) Giữa Các Loại Ren Ống
Đây là phần quan trọng nhất — và cũng là phần gây ra nhiều sự cố nhất tại hiện trường. Hãy lưu bảng này lại để tra cứu nhanh:
| めねじ (ren cái) ╲ おねじ (ren đực) | R | G (A, B) | NPT | NPTF | PJ |
|---|---|---|---|---|---|
| Rc | ✅ | ❌ | ❌ | ❌ | ✅ |
| Rp | ✅ | ❌ | ❌ | ❌ | ✅ |
| G | △ (kết nối được, cần lưu ý) | ✅ | ❌ | ❌ | ✅ |
| NPT | ❌ | ❌ | ✅ | ❌ | ❌ |
| NPTF | ❌ | ❌ | ❌ | ✅ | ❌ |
Điều tôi muốn nhấn mạnh từ kinh nghiệm thực tế: R và NPT không bao giờ dùng được với nhau, dù cả hai đều là ren côn và nhìn rất giống nhau. Đây là cái bẫy phổ biến nhất khi nhà máy bắt đầu nhập khẩu thiết bị từ Mỹ hoặc khi thay thế phụ kiện không đúng catalog.
Đặc Điểm Chi Tiết Từng Loại Ren Ống

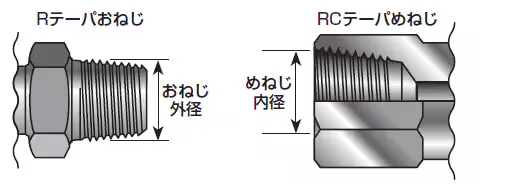

R (PT) – テーパおねじ (Ren Đực Côn)
R là 管用テーパおねじ (kudayou tēpā oneji – ren ống côn ngoài), được quy định trong tiêu chuẩn JIS B 0203. Độ côn là 1/16 — tức cứ mỗi 16 mm chiều dài, đường kính thay đổi 1 mm. Chính hình dạng côn này tạo ra lực ép tự nhiên khi vặn vào, giúp bịt kín mối nối.
Tuy nhiên, dù là ren côn, trong thực tế tại Nhật hầu như lúc nào cũng phải dùng kèm シールテープ (shīru tēpu – băng keo PTFE/seal tape) để đảm bảo không rò rỉ hoàn toàn. Đặc biệt với hệ thống エア配管 (ea haikan – đường ống khí nén) hay 油圧配管 (yuatsu haikan – đường ống thủy lực) chịu áp lực cao, không được bỏ qua bước này.
Ứng dụng phổ biến tại nhà máy Nhật: các đầu nối trên 空圧機器 (kūatsu kiki – thiết bị khí nén), 油圧機器 (yuatsu kiki – thiết bị thủy lực), đường ống dẫn gas công nghiệp.
Rc (PT) – テーパめねじ (Ren Cái Côn)
Rc là 管用テーパめねじ (kudayou tēpā meneji – ren ống côn trong), thiết kế để lắp cùng với ren đực R. Khi cả おねじ (oneji – ren đực) và めねじ (meneji – ren cái) đều có hình côn, lực siết tạo ra 気密性 (kimitsusei – độ kín khí) cao nhất trong họ ren ống — đây là lý do kết hợp R + Rc được ưa chuộng trong các ứng dụng áp lực cao tại Nhật.
Trên bản vẽ cũ của các nhà máy Nhật, Rc thường được ghi là PT (ký hiệu JIS cũ). Khi gặp ký hiệu PT trên bản vẽ cũ, đừng nhầm với NPT — đây vẫn là ren Nhật, không phải ren Mỹ.
Rp (PS) – 平行めねじ (Ren Cái Song Song Dùng Với Ren Đực Côn)
Rp là 管用平行めねじ (kudayou heikō meneji) — ren cái thẳng nhưng được phép kết hợp với ren đực R côn. Vì ren cái không có độ côn, シール材 (shīru zai – vật liệu làm kín) đóng vai trò hoàn toàn quyết định độ kín của mối nối. Nếu quấn シールテープ không đủ số vòng hoặc không đúng chiều, rò rỉ sẽ xảy ra ngay dù ren đã siết chặt.
G (PF) – 管用平行ねじ (Ren Ống Song Song)
G là 管用平行ねじ (kudayou heikō neji — ren ống song song), ký hiệu cũ là PF. Đây là loại ren ống phổ biến thứ hai tại Nhật sau họ R, đặc biệt trong các hệ thống 低圧配管 (teiatsu haikan – đường ống áp lực thấp) và đường ống nội bộ máy móc.
Ren G không tự tạo độ kín qua hình dạng ren — bắt buộc phải dùng パッキン (pakkin – ron đệm), ガスケット (gasuketto – gasket) hoặc Oリング (O-ringu – O-ring) đặt đúng vị trí tại mặt tiếp xúc đầu nối.
Ren G có hai 等級 (tōkyū – cấp chính xác):
- A等級 (A tōkyū): Dung sai nhỏ, chính xác cao hơn — dùng cho ứng dụng yêu cầu khớp nối chính xác
- B等級 (B tōkyū): Dung sai lớn hơn, phù hợp với ứng dụng thông thường, giá thấp hơn
Một điểm cần chú ý đặc biệt: một số đầu nối G có 30°シート形状 (30° shīto keijō – mặt côn 30°) tại đầu đực. Loại này tạo độ kín thông qua tiếp xúc bề mặt côn, không cần seal tape. Phải đọc kỹ catalog khi chọn 継手 (tsugite – phụ kiện đầu nối) để tránh nhầm loại có và không có mặt côn 30°.

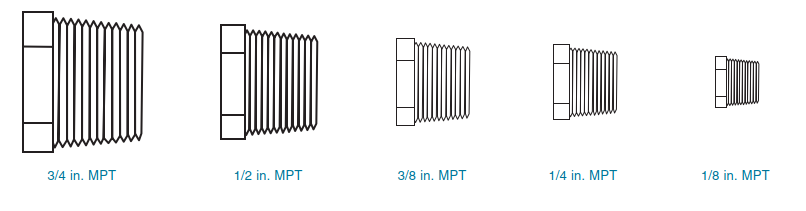

NPT – 米国管用テーパねじ (Ren Côn Tiêu Chuẩn Mỹ)
NPT (National Pipe Taper) là ren ống côn theo アメリカ規格 (Amerika kikaku – tiêu chuẩn Mỹ), quy chuẩn ASME B1.20.1. Về hình học, độ côn của NPT cũng là 1/16 — giống hệt ren R — nhưng ピッチ (picchi – bước ren) và ねじ山の角度 (nejiyama no kakudo – góc ren) khác nhau, khiến R và NPT hoàn toàn không thể thay thế cho nhau.
Tại các nhà máy Nhật có dây chuyền hoặc thiết bị nhập từ Mỹ, NPT xuất hiện khá thường xuyên. Nguy hiểm là ở chỗ: khi nhìn bằng mắt thường, ren R và ren NPT trông gần như giống hệt nhau. Chỉ có thể phân biệt chắc chắn bằng cách đọc ký hiệu trên bản vẽ hoặc catalog — tuyệt đối không thử vặn thử vì có thể làm hỏng ren.
NPTF – ドライシール米国管用テーパねじ (Ren Côn Khô Kiểu Mỹ)
NPTF (National Pipe Taper Fuel) là phiên bản nâng cao của NPT với khả năng ドライシール (dorai shīru – tự làm kín không cần vật liệu bổ sung). Hình dạng ren đặc biệt khiến hai bề mặt biến dạng nhẹ khi siết chặt, lấp đầy khe hở và tạo vùng kín hoàn toàn mà không cần seal tape.
NPTF và NPT trông rất giống nhau nhưng không thể kết hợp với nhau. Trong nhà máy Nhật, NPTF ít gặp hơn NPT nhưng xuất hiện trong các thiết bị nhập từ Mỹ yêu cầu độ kín tuyệt đối như hệ thống nhiên liệu áp lực cao.
PJ – 給水栓用おねじ (Ren Vòi Nước)
PJ là ren đực song song theo JIS B 2061, chuyên dùng cho 給水栓 (kyūsuisen – van và vòi nước). Điểm đặc biệt là PJ có thể kết hợp với cả ba loại ren cái Rc, Rp và G — đây là loại ren linh hoạt nhất về 互換性 (gokanse – khả năng tương thích) trong nhóm ren ống JIS. Vẫn cần dùng シールテープ khi lắp ráp.
選定時の注意点 (Sentei Ji no Chūiten) – Ba Lưu Ý Khi Chọn Ren Ống
Luôn Xác Nhận 互換性 Trước Khi Đặt Hàng
Khi làm việc tại Nhật, bạn sẽ thường xuyên phải đặt hàng phụ kiện qua hệ thống Misumi hay MonotaRO — hai kênh mua vật tư kỹ thuật phổ biến nhất tại đây. Trước khi đặt, hãy luôn đối chiếu ký hiệu ren trên 図面 (zumen – bản vẽ) với catalog. Đừng giả định — một phút tra bảng tương thích có thể tránh được cả tuần xử lý sự cố 漏れ (more – rò rỉ).
Chọn Đúng シール材 Cho Từng Loại Ren
Với ren côn (R, Rc, NPT): dùng シールテープ (shīru tēpu – băng keo PTFE) quấn theo chiều siết ren, thông thường 3–5 vòng là đủ. Với ren song song (G, Rp): bắt buộc dùng パッキン hoặc Oリング đặt tại mặt tiếp xúc — seal tape đơn thuần không đủ tạo độ kín cho ren song song. Bỏ qua hoặc làm sai bước này là nguyên nhân trực tiếp của phần lớn sự cố 漏れ tại hiện trường.
Chọn Ren Theo Áp Lực Làm Việc
Hệ thống 高圧 (kōatsu – áp lực cao) như エア配管hay 油圧配管: ưu tiên ren côn R/Rc vì cơ chế tự siết theo áp lực duy trì độ kín tốt hơn theo thời gian. Hệ thống 低圧 (teiatsu – áp lực thấp) hoặc đường ống nội bộ máy: có thể dùng ren G với パッキン phù hợp — tháo lắp dễ dàng hơn trong quá trình メンテナンス (mentenansu – bảo trì định kỳ).
Giải Quyết Vấn Đề Không Tương Thích Bằng ねじ変換継手
Tại các nhà máy Nhật có dây chuyền hỗn hợp — vừa dùng thiết bị nội địa vừa có máy nhập khẩu — tình huống phải nối hai loại ren khác tiêu chuẩn là rất phổ biến. Giải pháp thực tế nhất là dùng ねじ変換継手 (neji henkan tsugite – khớp nối chuyển đổi ren).
Misumi cung cấp đa dạng các loại 変換継手 cho các tổ hợp phổ biến như R sang NPT, G sang R, và nhiều kết hợp khác. Ưu điểm là không cần 特注加工 (tokuchū kakō – gia công đặc biệt) hay chờ đặt hàng dài ngày — tra catalog, đặt hàng, lắp vào là xong.
Khi dùng ねじ変換継手, cần lưu ý: vẫn phải dùng シール材 đúng cách tại từng mặt tiếp xúc; kiểm tra 耐圧性能 (taiatsu seinō – khả năng chịu áp lực) của khớp nối có phù hợp với hệ thống không; và tính toán スペース (supēsu – không gian lắp đặt) vì khớp nối sẽ thêm chiều dài so với đầu nối trực tiếp.
Kết Luận – Nắm Vững 管用ねじ Là Bước Đầu Làm Chủ Công Việc Tại Nhật
Với các bạn kỹ sư, kỹ thuật viên người Việt đang làm việc tại Nhật, việc hiểu đúng hệ thống 管用ねじ không chỉ giúp tránh sự cố — mà còn giúp bạn tự tin hơn khi đọc 図面, khi đặt hàng vật tư, và khi trao đổi kỹ thuật với đồng nghiệp Nhật. Lần sau khi thấy trên bản vẽ ghi Rc1/4 hay G1/2B, bạn đã biết ngay đó là ren gì, lắp với cái gì, và cần dùng シール材 nào.
Quy tắc tôi luôn nhắc nhở bản thân và đồng nghiệp mới: không bao giờ giả định hai loại ren có thể dùng chung chỉ vì nhìn giống nhau — luôn đối chiếu bảng 互換性 trước khi lắp ráp bất kỳ mối nối đường ống nào.
